Đặc điểm ứng dụng của tủ  cắt lọc sét 3 pha SRF công nghệ TSG+TDS dòng tải 32A, 40A, 63A, 125A.

-    Thiết bị cắt lọc sét 3 pha dòng tải phù hợp 32a, 40a, 63a, 125a. Sử dụng công nghệ TSG+TDS+GDT mắc nối tiếp với tải tiêu thụ bảo vệ Class 1+Class 2 theo tiêu chuẩn IEC61643-11, Type 1+Type 2 theo tiêu chuẩn IEEE C62.41 & UL1449 & EN 61643. LPZ0+LPZ1,
-    Lựa chọn thiết bị cắt lọc sét 3 pha SRF phù hợp với công suất UPS. Dựa theo công thức P=U.I.√3. Trong đó:
+ P=công suất (kVA)
+ U=Điện áp làm việc bình thường (V)
+ I=Cường độ dòng điện làm việc (A)
Ví dụ: Đề bài. Hãy lựa chọn thiết bị cắt lọc sét 03 pha phù hợp với USP 03 pha có công suất 40kVA. Đáp án: Dựa vào công thức trên ta có 40.000=380 * I * 1.72 ta có I=40.000/380*1.72=61.20A. Ta sẽ lựa chọn thiết bị cắt lọc sét 3 pha dòng tải max 63A mã hàng: SRF363/TSG+TDS.
-    Hoặc bạn có thể lựa chọn thiết bị cắt lọc sét 3 pha SRF phù hợp với UPS theo bảng kê dưới đây


Video:

Thông số kỹ thuật chính của thiết bị chống sét lan truyền SRF công nghệ TSG+TDS dòng tải 32A, 40A, 63A, 125A.


Hình ảnh: kích thước tủ cắt lọc sét 03pha SRF3B/TSG+TDS

Bảng giá tủ cắt lọc sét đường nguồn 3 pha SRF dòng tải trung bình công nghệ TSG+TDS.

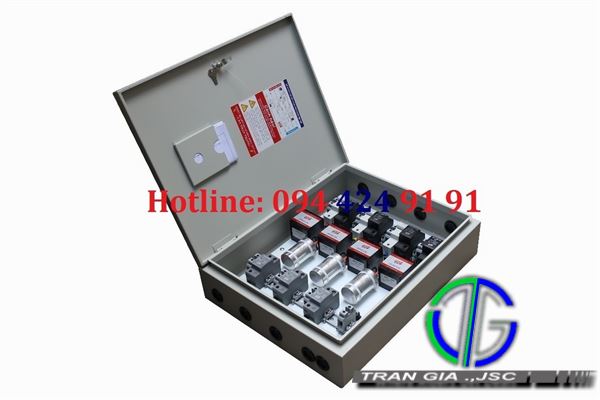

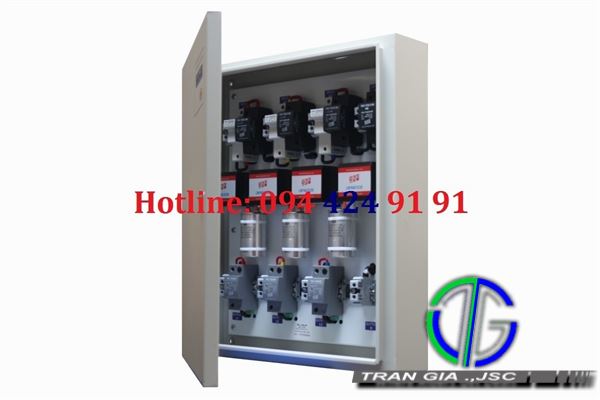

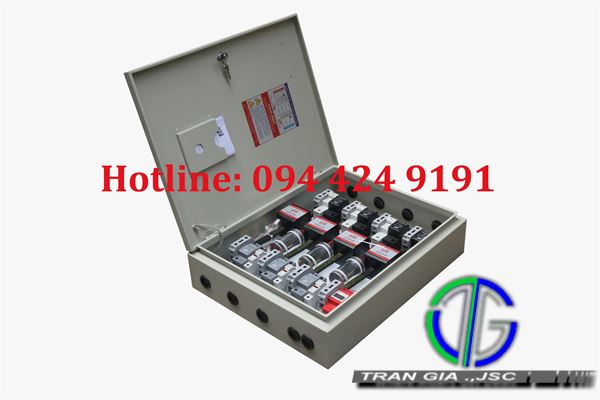

Hình ảnh: thiết bị cắt lọc sét 3 pha 63A công nghệ TSG+TDS SRF363

Hướng dẫn vận hành cách lắp đặt tủ cắt lọc sét lan truyền 3 pha dòng tải lớn SRF công nghệ TSG+TDS.

-    Đấu đúng dây pha (L1, L2, L3) và dây trung tính (N), tuyệt đối không đấu ngược.
-    Không được đấu dây tiếp địa (PE) qua automat hoặc cầu dao.
-    Tránh điện áp lặp quá giới hạn vào cắt lọc sét.
-    Tránh để điện áp hài cao vào cắt lọc sét.
-    Trong cắt lọc sét có tụ điện, vì vậy khi lắp đặt hoặc sửa chữa phải đợi ít nhất 1 phút hoặc xả hết điện trong tụ điện xong mới tháo các phần tử bên trong.
-    Phải có dây tiếp địa đảm bảo tiêu chuẩn mới được vận hành, khai thác thiết bị cắt lọc sét.
-    Hệ thống tiếp địa phải có trị số Ω đạt tiêu chuẩn ≤ 4Ω. Khả năng làm việc của thiết bị cắt lọc sét sẽ là hiệu quả nhất.
-    Thiết bị cắt lọc sét được thiết kế lắp đặt trong nhà có mái che chắn, không lắp đặt thiết bị cắt lọc sét ngoài trời.
-    Đường điện 3 pha đầu vào đấu vào phía trên của thiết bị cắt lọc sét được ghi rõ theo thứ tự L1, L2, L3, N.
-    Đường điện 3 pha ra tải đấu vào cầu phía dưới theo thứ tự ghi trên phên tủ cắt lọc sét là: L1, L2, L3, N.
-    Dây đất đấu vào thân hộp chống sét ở phía dưới thông qua ký hiệu PE.
-    Sau khi đấu xong dây cáp, đóng điện đầu vào và kiểm tra hoạt động của thiết bị thông qua đèn hiển thị bằng LED.
-    Module cắt sét TSG130 & TDS80 trên đó có đèn hiển thị màu xanh là tốt, đèn LED hiển thị màu đỏ cần thay thế Module cắt sét đó.
-    Riêng module cắt sét bảo vệ N-PE thì không có đèn hiển thị
-    Tránh đấu cầu dao đảo chiều đổi điện máy phát/điện lưới trước cắt lọc sét.


Hình ảnh: sơ đồ nguyên lý làm việc của tủ cắt lọc sét 3 pha SRF
